Аголна челична кула од 330 kV далновод

Аголната челична кула на Qingdao Anbang New Energy од 330 kV е основна опрема за пренос со висок напон независно развиен и произведен од компанијата, врз основа на потребите за изградба на електрична енергија на Кина и искористување на производствени предности на сопствената фабрика.

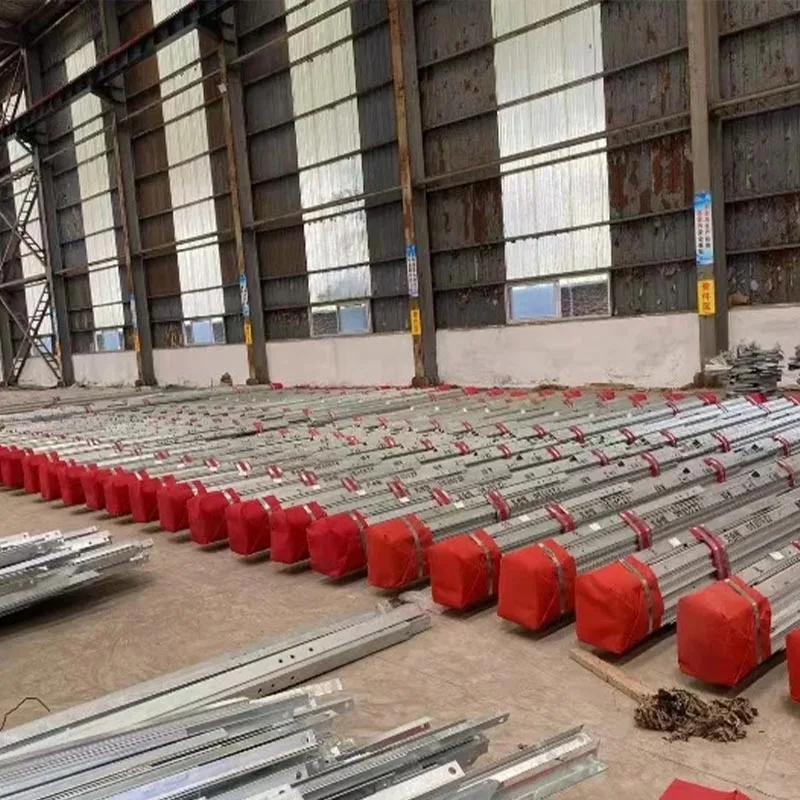

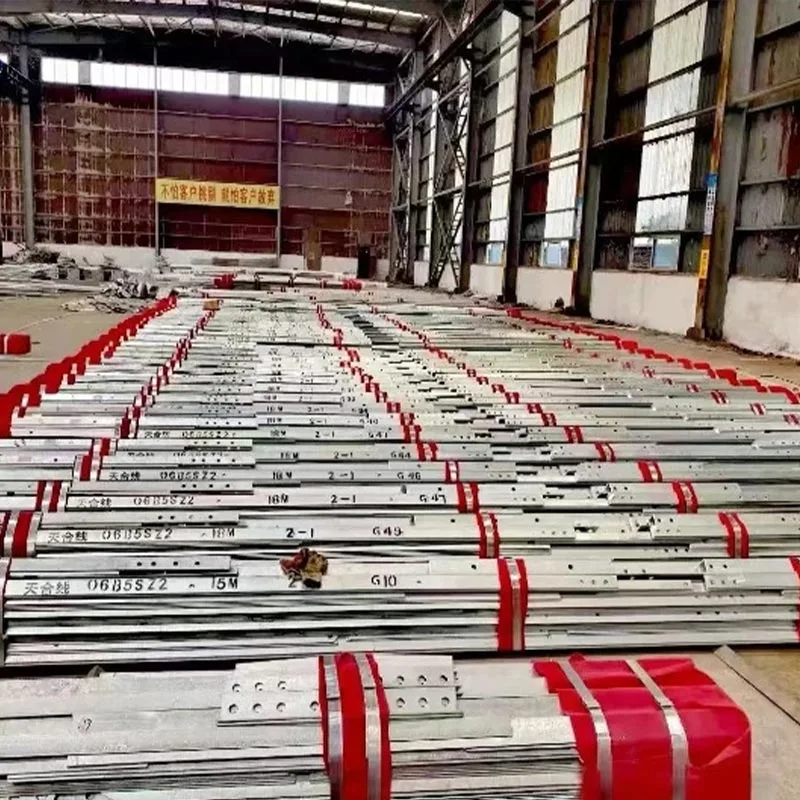

Оваа кула е направена од висококвалитетен агол челик Q235B, Q345B и Q420B, обработени преку прецизно сечење, заварување, галванизација на топло и други строги процедури.

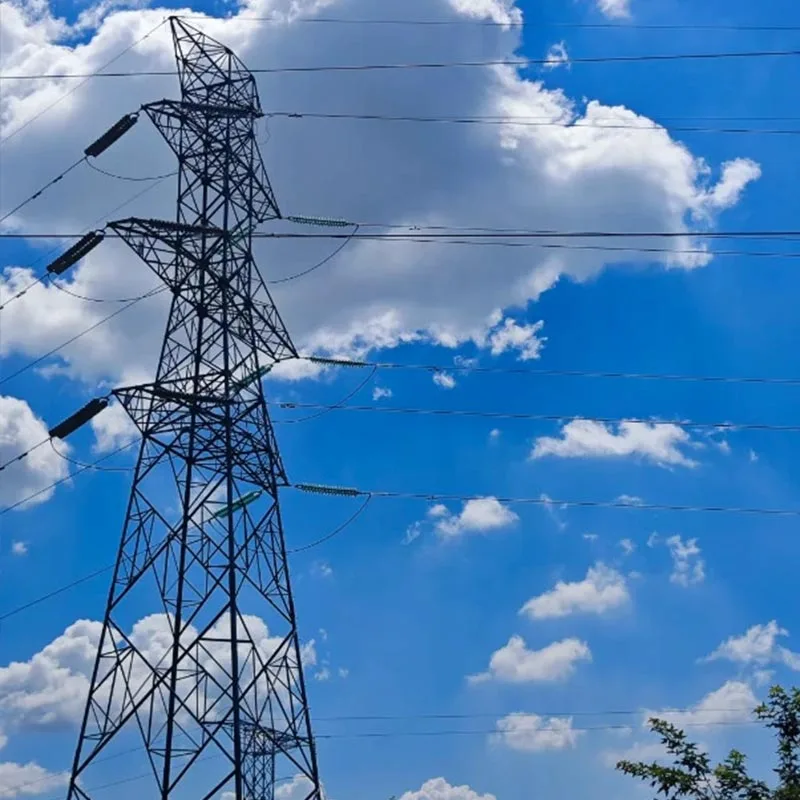

Тоа е самоносечка кула со решетка, со компоненти кои имаат единечен или комбиниран аголен челичен пресек, со компактна структура, јасна распределба на силата и транспарентен пренос на товарот.

Како јадро на лежиштето на 330 kV далновод има предности, вклучувајќи висока јачина, висока стабилност, отпорност на ветер и земјотрес, отпорност на корозија и долго работен век. Погоден е за различни сложени терени како што се рамнини, ридови, планини и крајбрежни области.

Се состанува основните барања за инсталација на проводници и суспензија на изолатор за високонапонски далноводи од 330 kV, строго следејќи ги „Стандардите за проектирање на столбови за надземни далноводи“ и обезбедува безбедно, доверливо, економично, и ефикасно сеопфатно решение за национални и меѓународни енергетски мрежи и регионални проекти за пренос, поддржувајќи ефикасни меѓурегионални енергетски ресурси пренос.

Спецификации на параметри

Препораки за избор на модел

Кула 30-40m (Сува тип) Применливи сценарија

Рамничарски области, приградски далноводи од 330 kV, излезни водови на трафостаница, конвенционални далноводи со хоризонтална распон од 200-250 m.

Препорачани причини: Компактна структура, мал отпечаток, економична цена, јасен стрес дистрибуција, удобна инсталација, нема потреба од голема градежна опрема, погодна за области со умерена густина на населеност и рамен терен. Тој е префериран модел за конвенционалните делови од 330 kV пренос линии, со разумна употреба на челик и извонредни перформанси.

Кула 40-50m (тип на чашка) Применливи сценарија

Ридските предели, далноводи со среден распон (хоризонтален распон 250-300 m), делови со малку ограничувања во ширината на коридорот, земајќи ги во барања за спречување на пречки во сигналот на сметката.

Препорачани причини: проводниците се распоредени во трифазен хоризонтален распоред, разумно напрегнати, висока цврстина, ефикасно обезбедува безбедно растојание за жици за заземјување на линијата 330 kV, силна отпорност на ветер, погодна за благо брановиден терен и проекти кои бараат контролирана ширина на коридорот на далноводот, лесен за инсталирање и одржување.

50-70m кула (портален/зајакнат тип) Применливи сценарија

Планински области, оддалечени региони, крајбрежни зони со силен ветер, далекуводи со долг распон (хоризонтален распон 300-400 m), и посебни делници кои ги преминуваат постоечките линии.

Препорачани причини: Користи спојување на челик со зајакнат агол, висока јачина, силна стабилност, конзерва издржи силен ветер, обилен снег, прскање со сол и други тешки временски услови; стресот на основата е разумен, погоден за инсталација на сложен терен, ефикасно решавајќи ги проблемите со носењето оптоварување и отпорноста при катастрофи за 330 kV линии во планините и крајбрежните области. Некои модели може да се користат како кули за вкрстување.

Прилагодени кули Применливи сценарија

Специјален терен (острови, стрмни падини, мочуришта), специјални оптоварувања (интеграција со повеќе опрема, премини со голем распон), посебни временски услови услови (тешки ледени региони, области со силни тајфуни) и посебни барања за изглед (интеграција на пејзажот) за проекти од 330 kV далноводи.

Препорачани причини: Сопствената фабрика на Кингдао Анбанг Њу Енерџи може да прилагоди далновод од 330 kV аголна челична кула висина, конструктивна форма, материјал, антикорозивни стандарди и носивост според на цртежите на проектот, извештаите за истражување на теренот и метеоролошките податоци обезбедени од клиентот, нудејќи Упатство за дизајн, производство и инсталација еден-на-еден во едношалтерски сервис, исполнувајќи различни специјални проекти барања.

Вистински случаи

Проект за аголна челична кула на далноводот Гансу Хекси коридор 330 kV

Преглед на проектот: Доставени 12 комплети 50-метарски портални кули за Gansu Hexi Проект за далновод Коридор 330 kV, прилагоден на локални суви, ветровити и мраз временски услови, со хоризонтална оддалеченост од заливот од 300м. Тип на проводник: 2×LGJ400/35, тип на жица за заземјување: JLB20A-120.

Ефект на имплементација: Кулите користат висококвалитетен аголен челик Q345B и подобрен антикорозивни процеси, успешно издржувајќи ги локалните ветрови од 29 m/s и ледените оптоварувања од 10 mm. Времето на инсталација беше намалени за 25%, а кулите досега работеа без грешки, ефективно ублажувајќи го метежот на локалниот коридор на линијата, обезбедување регионална стабилност на пренос на енергија и добивање високи пофалби од државната мрежа Гансу Електрик Пауер Компанијата.

Проект за челична кула со аголна излезна линија на трафостаница Шандонг Кингдао 330 kV

Преглед на проектот: Обезбедени 8 комплети 35-метарски кули од подемен тип за излезните линиски проект на 330 kV трафостаница во Кингдао, поврзувајќи ја трафостаницата со главната линија. Прилагодени на приградски терен со ограничено земјиште и интегрирана околина.

Ефект на имплементација: Производот има компактна структура и удобна инсталација, строго контролирајќи го земјиштето занимање. Вертикалноста и носивоста ги задоволуваат дизајнерските стандарди, совршено одговарајќи на потребите за пренос на појдовниот крај на трафостаницата, ефикасно обезбедувајќи стабилен излез од 330 kV високонапонска моќност, поддржувајќи ја надградбата на Регионалната електроенергетска мрежа на Кингдао и усвојување на прифаќањето од Државната мрежа.

Проект за реконструкција на аголна челична кула Шанкси Веинан 330 kV далновод

Преглед на проектот: Учествувал во проектот за надградба и подобрување на висината на 330 kV линии Luoling кули во Weinan, Шанкси, снабдувајќи 9 комплети 40-метарски засилени челични кули со агол на далновод од 330 kV (вклучувајќи 4 деформирани кули), замена на стари цементни двојни столбови и решавање на прашањата за недоволно безбедносно растојание и слаба отпорност на природните катастрофи во постојните линии.

Ефект на имплементација:Благодарение на високата сила и стабилност, тие беа успешно инсталиран при континуирано дождливо време, покажувајќи извонредна способност да издржи силен дожд и силни ветрови. По реконструкцијата, оперативната стабилност на линијата значително се подобри, ефикасно спречувајќи големи прекини на електрична енергија, обезбедувајќи сигурна поддршка за напојување на конверторската станица Лингбао во Хенан од областа Веинан и успешно завршување на 10-дневната интензивна задача за реконструкција.
