Добавувач на приспособена кула за завршување на кабелот

Кингдао Анбанг Нова енергијаима длабока експертиза во целиот синџир на индустријата за енергетски челични конструкции. За мрежни проекти од 35 kV до 220 kV, проекти за нова енергетска интеграција и реновирање на урбано-рурална мрежа, ние приспособуваме и развиваме целосна серија на интегрирани аголни челични и челични цевни кабелски приклучни кули. Изберете не како ваш производител и добијте понуда за вашиот нов проект!

Што е кабелска завршна кула?

Кабелските приклучни кули се клучни преодни структури кои ги поврзуваат високонапонските преносни надземни водови со подземни кабелски системи.

Служејќи како објекти од јадрото на челична конструкција на крајот на електричната мрежа, тие преземаат повеќе функции, вклучително и еднострано закотвување на затегнатоста на проводникот, монтажа на терминалот на кабелот, распоредување на одводникот на пренапони, премин на изолација на линијата и изолација на електрична безбедност.

Тие се критична опрема за пристап до трафостаницата, претворање на урбаните надземни мрежи во подземни линии и интегрирање на нови енергетски електрани во мрежата.

Овие кули вклучуваат армиран дизајн на структурна механика, интегриран распоред за електрична безбедност и крајбрежни антикорозивни системи отпорни на временски услови. Тие се однесуваат на традиционалните прашања на терминалните кули како што се голема окупација на земјиште, недоволно вишок на стрес, ограничен простор за работа и одржување и лоша еколошка приспособливост.

Нашите решенија обезбедуваат сеопфатни надградби во механичкото носење, електричната изолација, приспособливоста на локацијата и долготрајната издржливост, нудејќи интегрирани решенија со висока доверливост за крајните врски на електричната мрежа.

Категории на производи

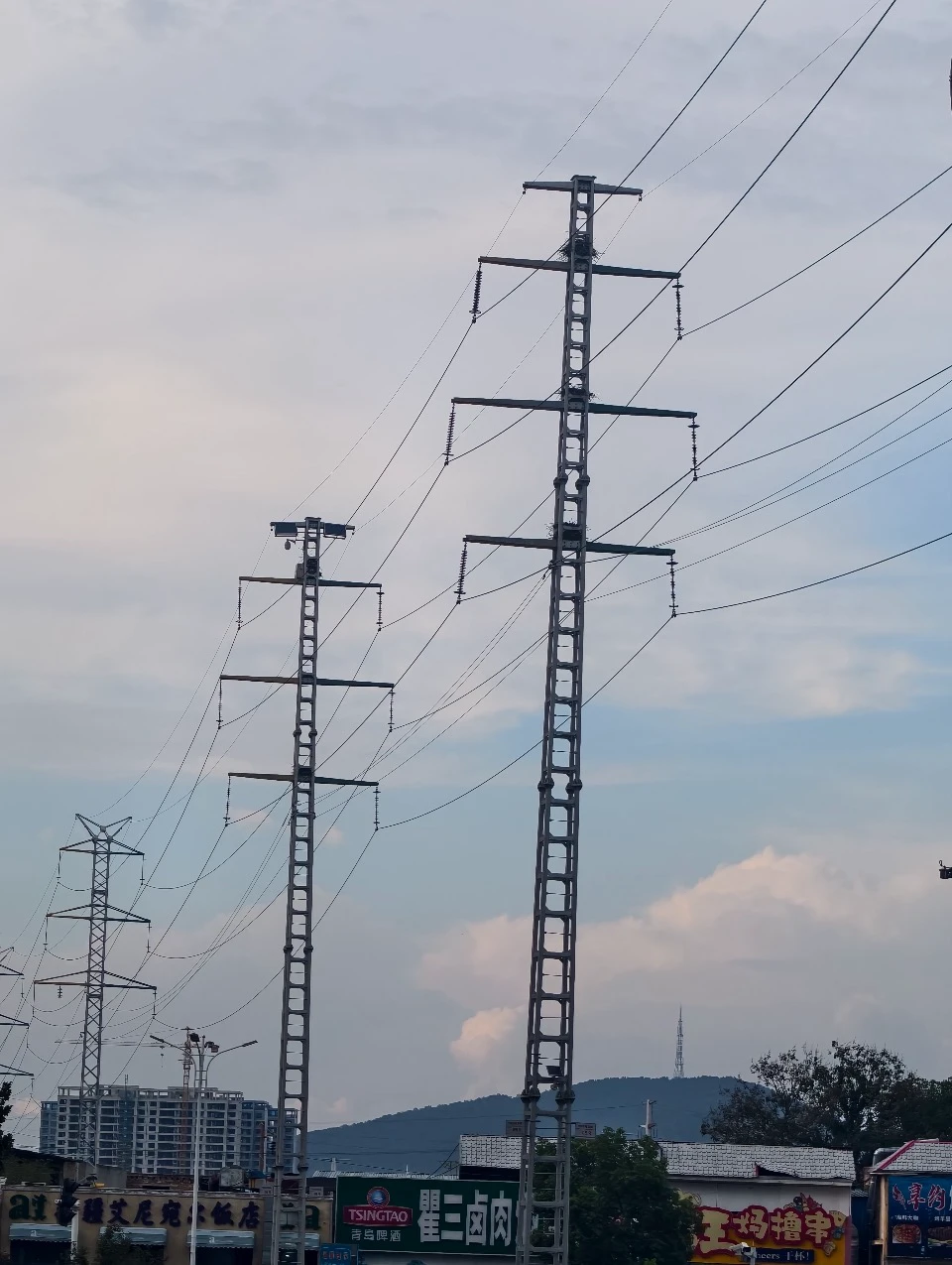

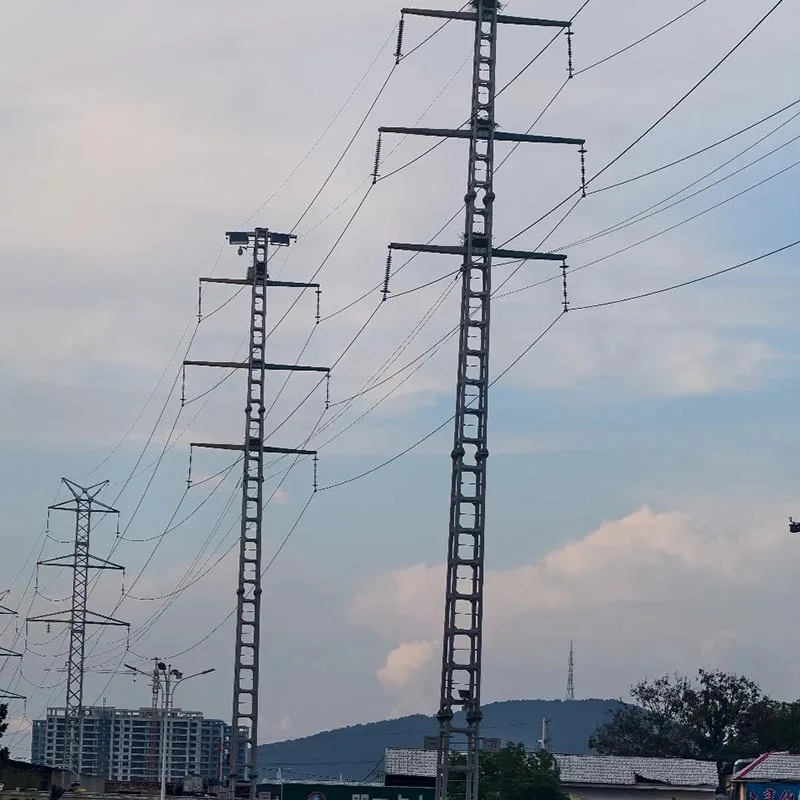

1. Челична монополска кула за завршување на кабелот

Дизајниран со структура на челична цевка со една колона, користејќи Q355B челични цевки со висока цврстина како главен материјал. Целокупниот дизајн е едноставен и зафаќа минимален простор, погоден за компактни урбани области и сценарија со високи барања за пејзаж.

Висината на столбот може да се прилагоди по потреба (8м-25м), погодна за напонски нивоа од 35kV-110kV, нудејќи ги предностите на висока отпорност на оптоварување на ветерот, удобна инсталација и ефикасно работење и одржување.

Се одликува со интегрирана платформа за монтирање на терминалот и систем за заземјување за заштита од гром, со заштита од корозија користејќи технологија за топло поцинкување и затворена облога.

Може да се применува нашироко во урбаните зелени појаси, внатре во оградите на трафостаниците, индустриските паркови и други тесни локации, балансирајќи ја практичноста со естетиката, значително намалувајќи ја тешкотијата при изборот на локацијата.

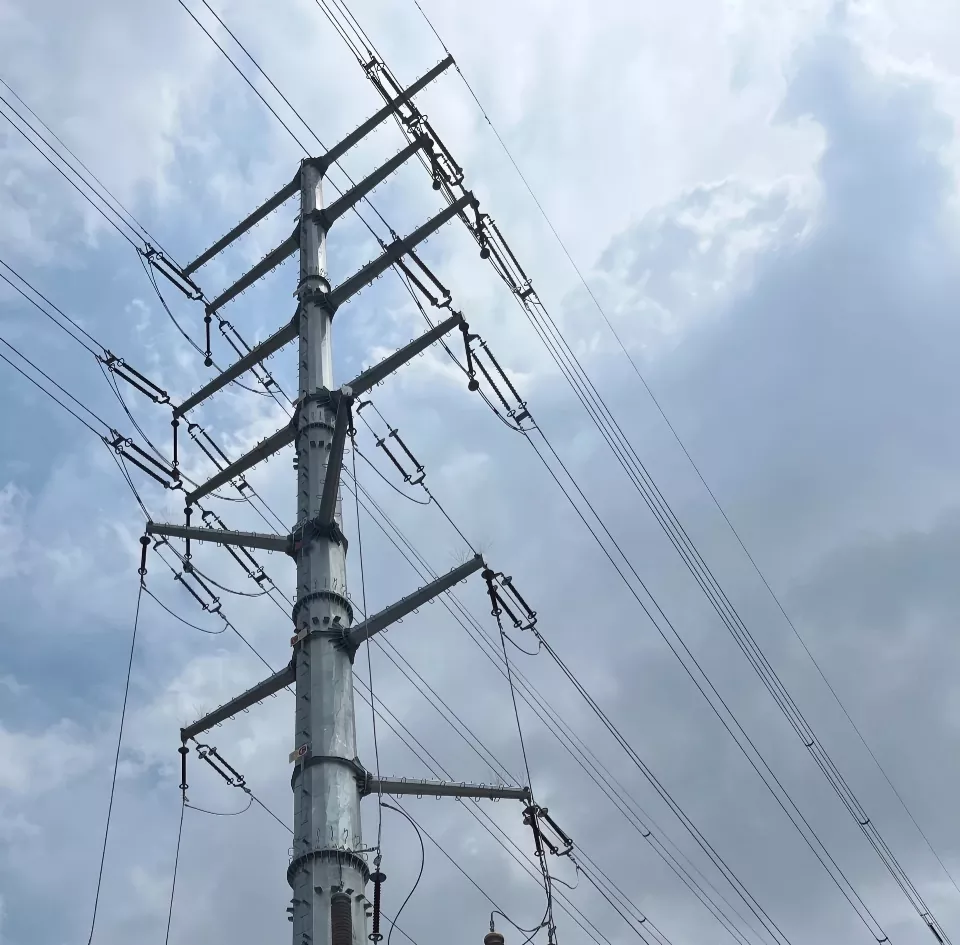

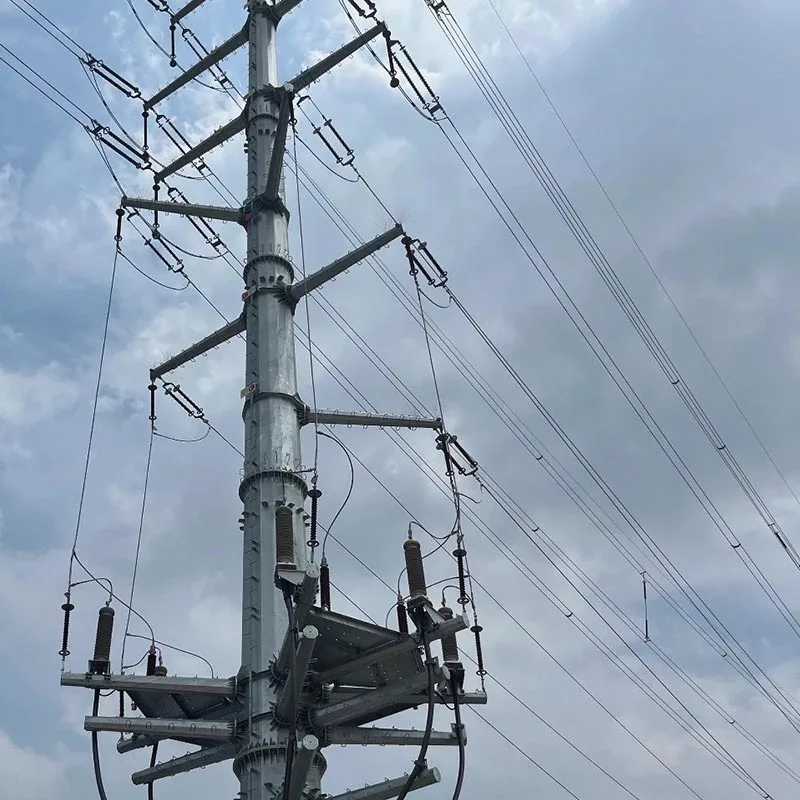

2. Пол за подигање на кабли со повеќе кола

Специфично дизајниран за барања за подигање на кабли со повеќе кола, поддржува 2-4 кола истовремено, погоден за високонапонски нивоа од 110kV-220kV. Користи модуларна структура на столбови, комбинирајќи ги функциите за монтажа на кабелскиот терминал, транзиција на оловото и изолација на електричната безбедност.

Столбот е оптимизиран за дистрибуција на стресот и може да го поднесе неурамнотеженото затегнување на повеќе кола, со повеќе резервирани точки за монтирање на терминалите и платформи за одржување.

Пол за подигнување на кабли со повеќе колае погодна за интеграција на мрежата со повеќе кола во нови енергетски централи и проширување на урбаната дистрибутивна мрежа, елиминирајќи ја потребата од изградба на повеќе објекти со едно коло, ефикасно рационализирање на користењето на земјиштето на проектот и трошоците за изградба, постигнувајќи централизирано управување и ефикасно одржување на линиите со повеќе кола.

3. Кула за завршување на кабел од типот подемен

Усвојува структура на подемен двоен столб со приспособлив распон (10m-30m), погодна за напонски нивоа од 110kV-220kV, нудејќи силен носивост и доволно растојание за електрична безбедност. Главно се користи за монтирање на терминал за кабел со голем капацитет и преодни јазли помеѓу надземни водови на долги растојанија и подземни кабли.

Попречното снопче има повеќе резервирани точки за монтирање, способни да поддржуваат повеќе групи на кабелски терминали и одводници истовремено, погодни за излези на трафостаница и меѓурегионални приклучоци на терминали за големи проекти.

Се одликува со извонредна структурна стабилност, може да издржи екстремни временски оптоварувања, ги задоволува стандардите за прифаќање на големите проекти за електроенергетска мрежа на Државната мрежа и Јужната мрежа и е погоден за потребите за пренос на енергија со големо оптоварување и висока доверливост.

4. Преодна кула од 132 kV

Прилагодено дизајниран за напонски нивоа од 132 kV, фокусирајќи се на преминот помеѓу надземните водови и подземните кабли, интегрирајќи ги двојните функции на приклучната кула и преносната кула. Се справува со монтирање на кабелскиот терминал, транзиција на изолацијата, а исто така може да ги прицврсти затегнатите проводници и да ја пренасочи линијата.

Кулата користи аголна челична решетка или комбинирана структура од челични цевки, со доволен вишок на стрес, во согласност со стандардите за електроенергетската индустрија DL/T. Антикорозивниот систем е специјално оптимизиран за различни регионални сценарија и може широко да се примени за интеграција на нова енергетска мрежа од 132 kV, реновирање на урбаните и руралните мрежи и транзиции на линии наменети за индустриски паркови, обезбедувајќи непречена транзиција и безбеден пренос, балансирање на универзалноста и специјализирана адаптација.

Основни јаки страни

1. Посебна структура

Различно од двонасочниот дизајн на избалансирана сила на конвенционалните преносни столбови, кабелските приклучни столбови Anbang се исклучиво зајакнати за еднонасочно супер-големо неурамнотежено затегнување.

Главните материјали, носачите на кулата и јазлите на прирабниците на телото на кулата се сите шифрирани, задебелени и оптимизирани, а перформансите против превртување и извиткување далеку ги надминуваат општите стандарди на кулата отпорни на напнатост.

Основниот носечки капацитет е резервиран за вишок и се прилагодува на спецификациите на електроенергетската индустрија DL/T, кои можат да се спротивстават на екстремни ветрови, замрзнување и сеизмички оптоварувања, да ги избегнат скриените опасности од исклучување на приклучната линија и поместување на столбот од основната причина на структурата и да обезбедат долгорочна стабилна работа на крајната врска на електричната мрежа.

2. Интегриран дизајн на платформа

Нашата кула за завршување на кабелот има вградена, стандардизирана платформа за монтирање на завршетоци на кабли, одводници на пренапони и преодни држачи за влез. Овој дизајн ги интегрира традиционалните самостојни завршни структури, држачите за монтирање и системите за заземјување во една единствена, унифицирана структура на кула.

Овој дизајн ја елиминира потребата за изградба на дополнителни структури за поддршка од нискоградба, со што се намалува потребната површина на земјиштето, како и минимизирање на градежните процедури и потрошувачката на материјали.

Понатаму, овој интегриран дизајн на платформа вклучува посветени пристапни патеки за операции и одржување, заедно со безбедносни заштитни објекти. Ова ја олеснува удобната инсталација на опремата, рутинските инспекции и итни поправки, што на крајот ги намалува вкупните капитални трошоци на проектот и долгорочните оперативни трошоци и трошоците за одржување.

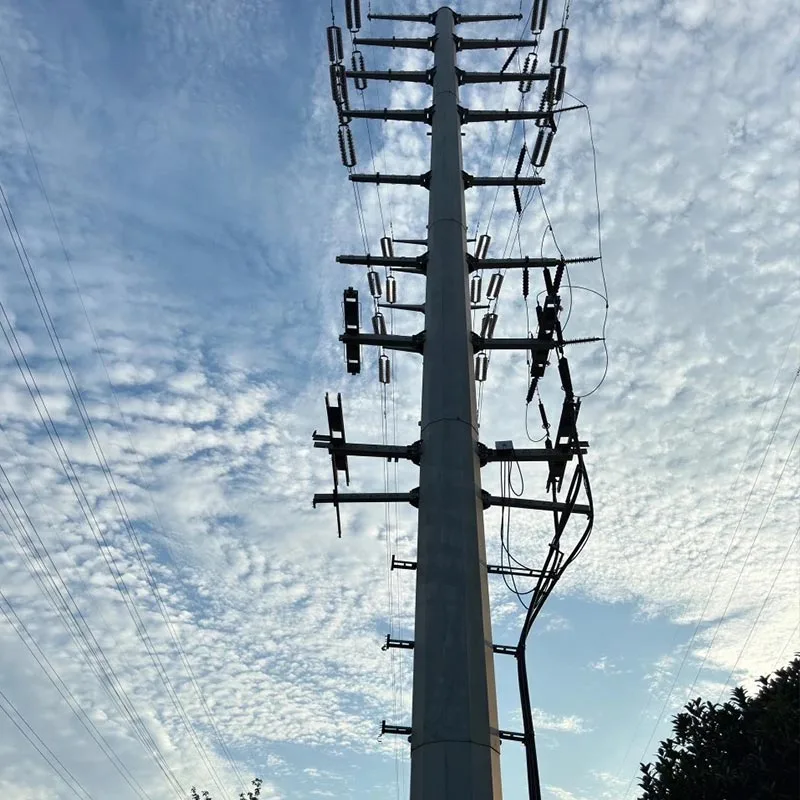

3. Отпорност на времето и антикорозивен систем

Главната структура на кулата е изградена од Q355B со висока цврстина, нисколегиран челик, користејќи процес на двослојна заштита што комбинира топло поцинкување со запечатен антикорозивен слој.

Дебелината на облогата и формулацијата против корозија се специјално оптимизирани од Анбанг за да ги издржат суровите еколошки услови на крајбрежните региони - се карактеризираат со висока солена прскање, висока влажност и силни морски ветрови - обезбедувајќи силна отпорност против корозија на сол, оксидација и киселинско-базно стареење.

Сите структурни завртки и прирабници се подложени на слични третмани за антикорозивно запечатување, обезбедувајќи дизајниран работен век од над 30 години.

Партнерството со Anbang помага да се минимизира фреквенцијата на идното премачкување и замена на компонентите за вашиот проект, истовремено обезбедувајќи целосна приспособливост на широк опсег на висококорозивни средини - вклучувајќи ги внатрешните планински региони, крајбрежните плимни станови и индустриските паркови.

4. Приспособување со тесна основа, лесно

Обраќајќи се на предизвиците на тесните коридори, скудните земјишни ресурси и густата околна архитектура во урбаните електрични мрежи, воведовме серија компактни терминални кули со тесна основа.

Оваа серија производи се одликува со оптимизирани димензии на основата на кулата и структурни дизајни отпорни на ветер, што резултира со помало отпечаток и намален пресек на ветерот.

И покрај тоа што целосно ги исполнува сите барања за структурно оптоварување и стандардите за електрична безбедност, оваа серија на приклучни кули нуди флексибилна приспособливост на различни урбани копнени средини-вклучувајќи зелени појаси, периметарски ѕидови на трафостаницата и периферните области на новите енергетски објекти. Тие обезбедуваат практично решение за тешкотиите што често се среќаваат при поставување на терминалните кули за време на проектите за модернизација на урбаната електрична мрежа.

5. Флексибилно прилагодување на сите напонски нивоа

Нашето портфолио на производи ги опфаќа сите главни високонапонски класи - вклучувајќи 35 kV, 110 kV и 220 kV - и поддржува прилагодување на различни структурни дизајни, како што се аголни челични решетки кули, цевчести челични кули со една колона и композитни кули со повеќе кола.

Висината на кулата, конфигурацијата на вкрстениот крак, параметрите за прицврстување на изолаторот, системите за заземјување и поставките за заштита од гром сите може да се приспособат на специфични барања.

Способни да ги задоволат потребите на различни инженерски проекти - почнувајќи од интеграција на термоенергетската мрежа и пренос на обновливи извори на енергија (ветер и сончева енергија) до проширување на урбаната и рурална дистрибутивна мрежа и интер-регионални конекции на терминали на линијата - обезбедуваме сеопфатни, едношалтерски приспособени решенија за испорака.
