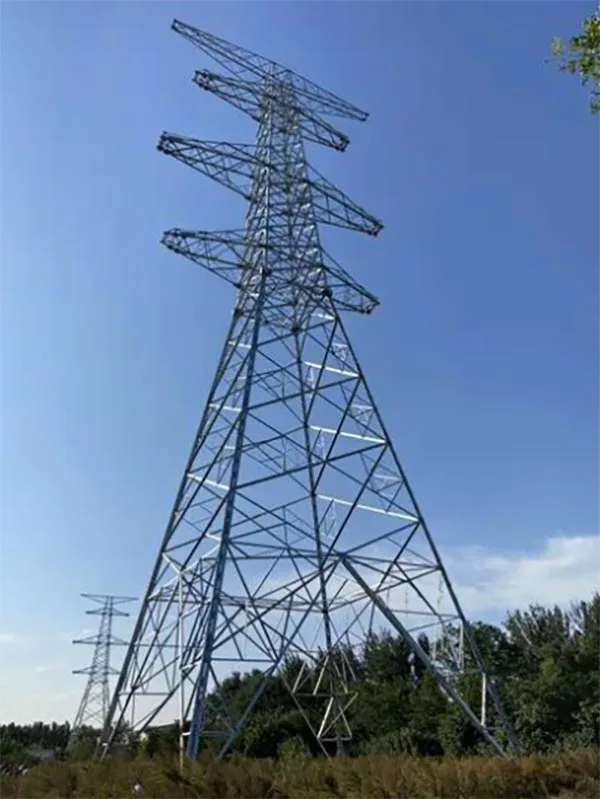

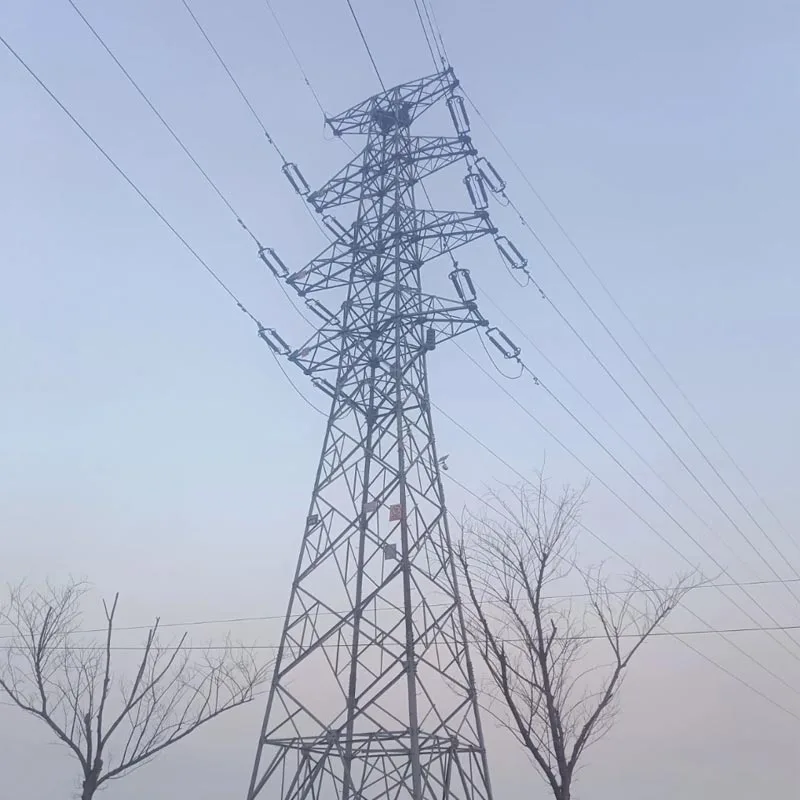

Кула за транспозиција од галванизиран аголен челик

Кулата за транспозиција со галванизиран агол од челик Qingdao Anbang New Energy избира национален стандард со висока јачина галванизиран аголен челик како носечка компонента на јадрото. Целокупната структура е оптимизирана преку професионален механички пресметки и дизајн, главно за 110kV до 500kV високонапонски и ултра висок напон наизменичен пренос линија сценарија, специјално користени за постигнување уредно фазно поместување на трифазните проводници.

Ефикасно се однесува проблеми предизвикани од асиметричен распоред на проводниците за време на пренос на долги растојанија, како што е неурамнотежен капацитив струја, прекумерна загуба на линија, флуктуации на напонот и аномалии на релејната заштита, со што се подобрува електричната мрежа ефикасност на преносот од изворот и обезбедување долгорочно безбедно, стабилно и доверливо работење на преносен систем.

Производот користи зрел антикорозивен процес на топло галванизирање, со униформа и густа цинкова слој што силно се прилепува, значително ја зголемува отпорноста на корозија и стареење и се прилагодува на груби и сложени средини како што се крајбрежната магла со висока содржина на сол, областите со индустриско загадување и студената снежна клима.

Искористување на Кингдао Анбанг Ново Современата производствена база на Energy, стандардизирано и фабричко прецизно производство е постигнато, со строг квалитет контролни процеси кои се применуваат од сечење суровини, дупчење и заварување до галванизација и пробно склопување, ефикасно обезбедувајќи точност и конзистентност на компонентите.

Оваа галванизирана аголна челична кула што менува фази може целосно да се прилагоди на различни напонски нивоа, услови на терен, и барањата за дизајн на линијата и додека нуди одлична структурна цврстина и отпорност на ветер и земјотрес, таа исто така ја зема предвид удобноста за склопување на лице место и леснотијата на идното одржување, што го прави безбедно, ефикасно и исплатливо претпочитано решение за различни реновирање на фазно поместување на далноводи и нови градежни проекти.

Основни предности

Отпорност на корозија, долг работен век

Користи топло галванизирање со цинк слој дебелина ≥85μm, формирајќи густ заштитен слој кој обезбедува и физичка бариера и електрохемиски заштита.

Животот без одржување на отворено надминува 30 години, погоден за сурови средини како што се крајбрежни и индустриски области.

Стабилна структура

Изработен од галванизиран аголен челик со висока цврстина Q235/Q345 како основниот материјал, со дизајн на решетка.

Отпорност на ветер ≥30 m/s, отпорност на покривање мраз ≥8 mm, сеизмички интензитет 8, исполнување на барањата за оптоварување во сложени терени и екстремни клими.

Практично одржување

Употреба на кули за транспозиција од галванизиран аголен челик модуларен дизајн за одвојување на фази, кој овозможува прецизно трифазно префрлување на проводникот без жици за скокач.

На структурата е едноставна, значително ја подобрува ефикасноста на изградбата и одржувањето.

Фабричко производство и контрола на квалитетот

Кингдао Анбанг Њу Енерџи ја поседува својата фабрика, со целосно стандардизирано производство. Од инспекција на суровини до завршено галванизирање и монтажа, процесот строго ги следи националните стандарди, обезбедувајќи постојана изведба на секоја челична кула за префрлување фази од галванизиран агол.

Флексибилно прилагодување

Типот на кулата, висината и методот на префрлување фаза може да биде приспособено според нивото на напон на линијата, растојанието на распонот и условите на теренот, погодни за различна моќност проекти за префрлување фази на далновод.

Принцип на работа на производот

Поцинкуваната аголна челична кула за фазно поместување е специјализирана кула што се користи во далноводи за да се постигне фаза размена на трифазни проводници.

Во далноводите со наизменична струја на долги растојанија, трифазните проводници може да предизвикаат неурамнотежени капацитивни струи поради асиметричен распоред, што доведува до зголемени загуби на мрежата, лажно работење на реле заштита и други прашања.

Кулата ги уредува точките за потпирање на проводниците на различни висини и позиции на телото на кулата, дозволувајќи им на фазните проводници А, Б и Ц уредно да ги менуваат позициите како минуваат низ кулата.

Со тоа се постигнува периодично фазно поместување, се балансираат трифазните капацитивни струи, ги намалува загубите на линиите и ја подобрува ефикасноста на преносот и оперативната стабилност на електричната мрежа.

Нејзиното јадро се потпира на високата јачина и стабилност на галванизираниот аголен челик за да се осигура дека затегнатоста и растојанието на проводникот се спојуваат безбедноста стандарди за време на процесот на фазно поместување.

Детали за производот

Обработка на компоненти

Сите аголни челични компоненти на кулата за транспозиција од галванизиран аголен челик се прецизно исечени, дупнати и свиткани, со димензионални толеранции во согласност со GB/T 9787 за да се обезбеди склопување точност.

Заштита од корозија

По отстранувањето на 'рѓата, компонентите се потопуваат во стопен цинк на 450-460°C, формирајќи слој од легура на цинк-железо со униформа покриеност без пропуштени облоги или испакнатини од цинк. Мртви агли како што се дупките за завртките и заварите се целосно заштитени.

Структура на кула

Кулата користи решеткаста бандаж структура, со разумен распоред на главната членови, дијагонали и вкрстени краци, јасно дефинирани патеки на напрегање и прецизно поставување на суспензијата со поместување фаза точки за да се обезбеди безбедно растојание на проводниците при фазно поместување.

Конфигурација на додатоци

Опремен со топло галванизирани завртки, подлошки, нокти за нозете, скали и други додатоци со отпорност на корозија во согласност со кулата, спречувајќи електрохемиска корозија.

Фабричка инспекција

Секоја кула за фазно поместување на челик со галванизиран агол е подложена на димензионални инспекција, механички тестирање, мерење на дебелината на галванизација и проверка на пробното склопување и може да ја напушти фабриката само по полагање на овие тестови.
