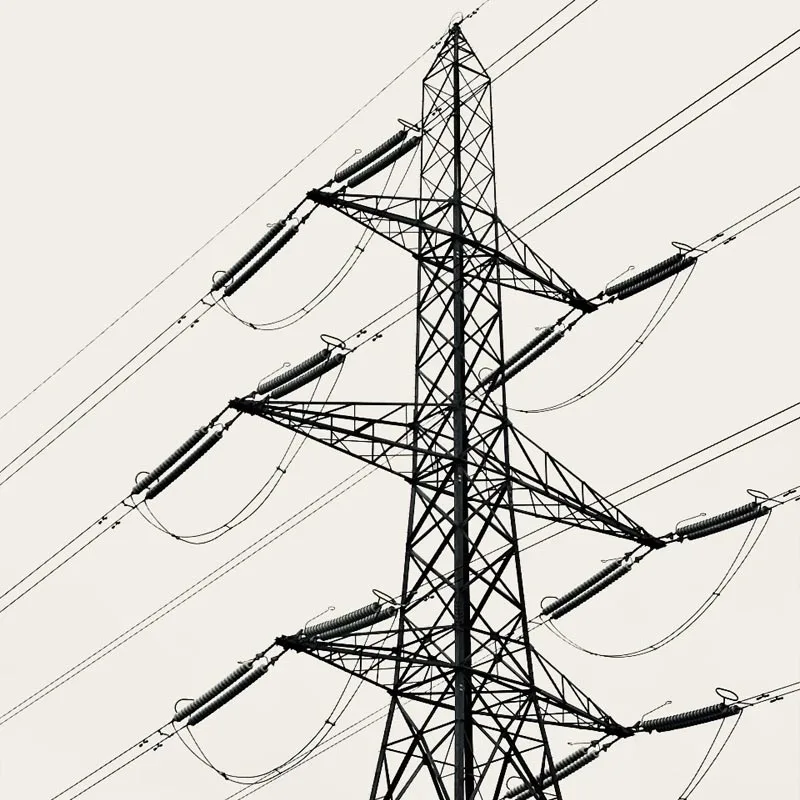

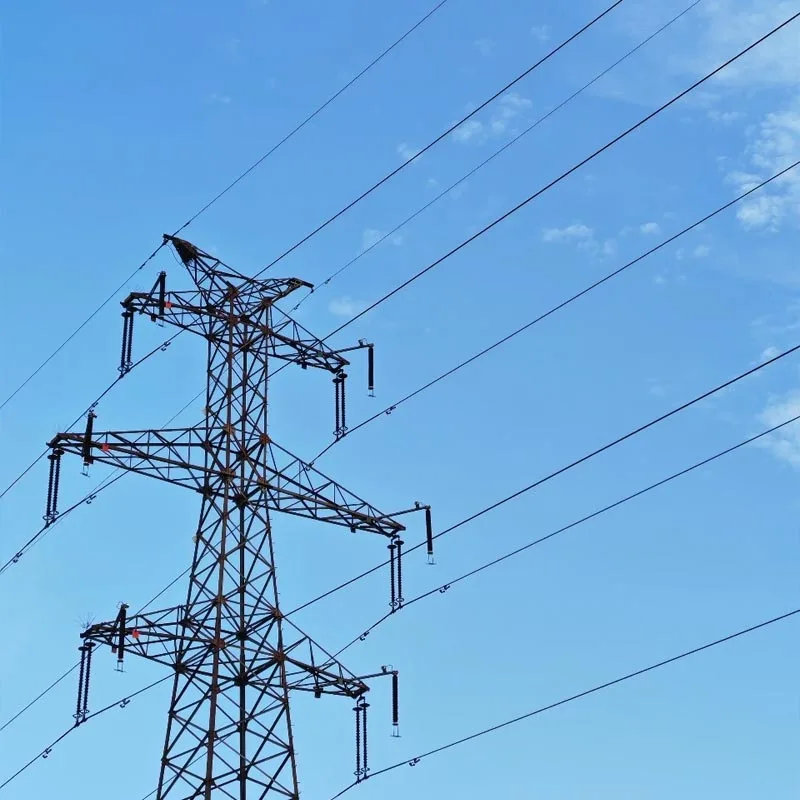

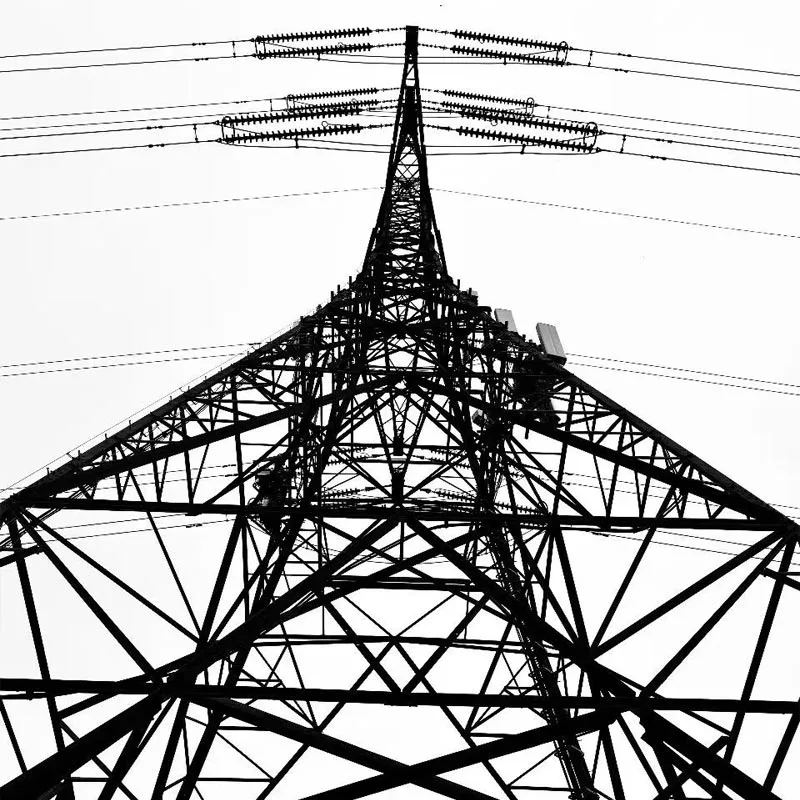

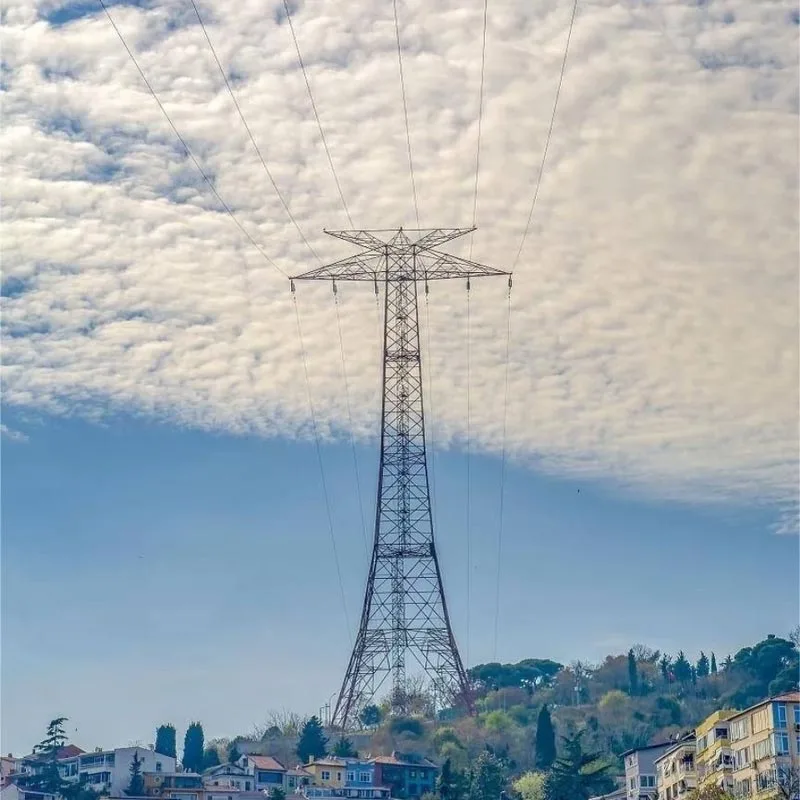

Кула за високонапонски челични цевки

Кингдао Анбанг нова енергетска челична тубуларна кула со висок напон е основна опрема за поддршка на преносот што интегрира „проектирање-изработка-монтажа-сервис“. Специфично дизајниран за висок напон од 10kV-1000kV, ултра висок напон (UHV), и екстра-високонапонски далноводи, покрива повеќе структурни типови, вклучувајќи решеткаст тип, заострен тип со една колона и комбиниран тип со тесна основа.

Како „Топ 10 претпријатие за челични столбови од 2022 година“, на компанија се потпира на 20 основни патенти, годишен производствен капацитет од 50.000 тони и сертификати во националната/индустрија стандарди како што се GB/T 2694 и GB 50205.

Производот прифаќа челик со висока цврстина Q355B/Q420/Q460, кој има галванизирање на топло антикорозивно, патентирана технологија за заварување и засилен структурен дизајн.

Може да работи стабилно во сложени сценарија како што се области склони кон тајфуни, области со тежок мраз и урбани ограничени коридори, обезбедувајќи безбедно и сигурни решенија за пренос на енергија за моќ, комуникации, индустриски и други области, и има успешно опслужуваше стотици клиенти ширум светот. И двајцата добија високи пофалби од клиентите.

Основни предности

Патентирано зајакнување за стабилна структура

Ексклузивна сопственост на основни патенти вклучувајќи „Засилена структура за моќ Tower Steel Components“ и „Special Welding Fixture for Angle Steel Tower Base“. Преку триаголна стабилна поддршка дизајн и технологија за зајакнување без дупки, носивоста е зголемена без да се оштети силата на телото.

На прицврстувачот за заварување е прилагодлив на позиционирање на различни спецификации на челични плочи; заварите се подложени на недеструктивни тестирање, обезбедување висока вкочанетост на зглобовите и минимална ексцентричност. Неговите вибрации од ветер и способности против мраз се значително супериорен во однос на традиционалните производи.

Висока цврстина и отпорност на корозија за подолг работен век

Главните материјали се нисколегирани челик со висока цврстина. На дебелината на топло поцинкуваниот слој не е помала од 85μm, а структурата на затворената челична цевка е ефикасно спречува акумулација на вода и прашина, со што се постигнува антикорозивен работен век од над 30 години.

Строго контролирана прачка виткање степенот (≤2‰ должина) и овалноста (≤2D/1000) обезбедуваат приспособливост на суровите средини како што е прскањето со висока сол во крајбрежните области и силен ветер и песок во северозападна Кина, со секојдневно оптоварување за одржување само 1/3 од тој традиционален железни кули.

Прилагодливост на сценарио со оптимален простор на подот

Достапни се повеќе структурни опции (тесна основа комбиниран тип, едноколонен заострен тип). Кулата со една цевка бара само кружна основа, намалувајќи го просторот на подот за повеќе од 60% во споредба со аголни челични кули, совршено погодни за урбана трансформација на електричната мрежа, индустриски паркови и други сценарија ограничени со коридор.

Рационализираниот пресек на челична цевка има низок коефициент на отпорност на ветер, намалување на оптоварувањето на ветерот за 30% во области склони кон тајфуни и делови со долг распон (премин на река/кањон). За UHV сценарија, на висината на кулата може да достигне 130 метри, а тежината на кулата 260 тони, задоволувајќи ги барањата за моќност со двојно коло пренос.

Услуга со целосен синџир за ефикасна испорака

Обезбедува услуги клуч на рака на „приспособена фабрика за дизајн монтажа на лице место“. Производната база од 50.000 ㎡ гарантира брзо масовно производство.

Усвојување рафинирано градежни шеми како што се дигање најлон јаже со висока јачина, циклусот на инсталација е 20% пократок од индустријата просек. Обезбедена е целосна техничка поддршка, вклучувајќи дизајн на основата и адаптација на компонентите.

Апликативни сценарија

Поле за пренос на енергија: 110kV-1000kV UHV/ектра-високонапонски далноводи и структури на трафостаница, особено погоден за меѓурегионални проекти за пренос на енергија во Внатрешна Монголија, Гуангкси и други региони.

Урбани и индустриски сценарија: Надградба на урбана електрична мрежа, дистрибуција на електрична енергија во индустриски парк, и моќност од 10 kV преносни проекти за станици за полнење и замена. Дизајнот со тесна основа ги намалува трошоците за откуп на земјиште и се прилагодува на сложени средини со густа градба.

Комплексни климатски услови и терени: Крајбрежни области подложни на тајфуни, региони со обилен мраз на југозапад Кина, силен ветер областите за брзина во северозападниот дел на Гоби, како и деловите за пренос со долг распон, како што се премините на реката/кањонот.

Мулти-индустриска адаптација: Поддршка за комуникациска базна станица, радио и телевизиски кули и посебна моќ преносни капацитети за војската. Достапни се приспособливи конструкции на кули со различни спецификации задоволат специфични потреби.

Спецификации Параметри

Најчесто поставувани прашања (ЧПП)

1. Дали цената на високонапонските челични цевчести кули е повисока од онаа на традиционалните аголни челични кули?

Почетните трошоци за производство се малку повисоки, но сеопфатната цена е поповолна! Челикот цевчестата кула е полесна (30% намалување на тежината при исто оптоварување), намалувајќи ги трошоците за изградба на темелите за 20%-40%.

Со антикорозивен работен век до 30 години, подоцнежниот трошок за одржување е само 1/3 од традиционални аголни челични кули. Покрај тоа, неговиот компактен простор на подот значително ги намалува трошоците за откуп на земјиште во урбаните области, што резултира со многу повисока исплатливост при долгорочна употреба.

2. Како да се обезбеди стабилност и безбедност на кулата во проектите со долг распон на UHV?

Кулите со долг распон UHV прифаќаат армирани конструкции од типот на решетка, со главни материјали изработени од Q460 челик со висока цврстина. Распределбата на силата е оптимизирана преку 3D анализа на конечни елементи, а зглобовите се двојно фиксирани со пресекување линиско заварување и прирабничка врска, со ексцентричност ≤3mm. Пред испорака, тестови на тунел за ветер со модел во размер 1:10 и се спроведуваат тестови за ограничување на оптоварувањето.

По инсталацијата на лице место, ултразвучно откривање на недостатоци и целокупна вертикалност се врши инспекција за да се обезбеди усогласеност со барањата за оптоварување за пренос на енергија од 1000 kV UHV. Производот има работи стабилно во повеќе проекти преку речни UHV.

3. Како се врши секојдневно одржување и каков е циклусот на одржување?

Одржувањето е едноставно и практично! Се препорачува да се вршат редовни инспекции еднаш годишно: проверете го затегнатоста на завртките, чувствителноста на шините за задржување на падот (ако се опремени) и јасни пречки околу кулата.

Допирањето на антикорозивниот слој треба да се врши на секои 5-8 години во согласност со условите на животната средина. На структурата на затворената челична цевка спречува внатрешна корозија, елиминирајќи ја потребата од чести ремонти и значително намалување на обемот на работа за одржување.

4. Дали е поддржан прилагодениот дизајн и каков е циклусот на испорака?

Достапно е прилагодување на целото сценарио! Структурата на кулата може да биде прилагодена според нивото на напон, оптоварувањето барања, терен и клима, ограничувања на просторот на подот и други параметри.

Циклусот на испорака за стандардни производи е 15-30 дена; за големи UHV кули или приспособени производи, циклусот може да се преговара врз основа на проектот скала. Годишниот производствен капацитет на компанијата од 50.000 тони обезбедува брзо масовно производство и испорака.
