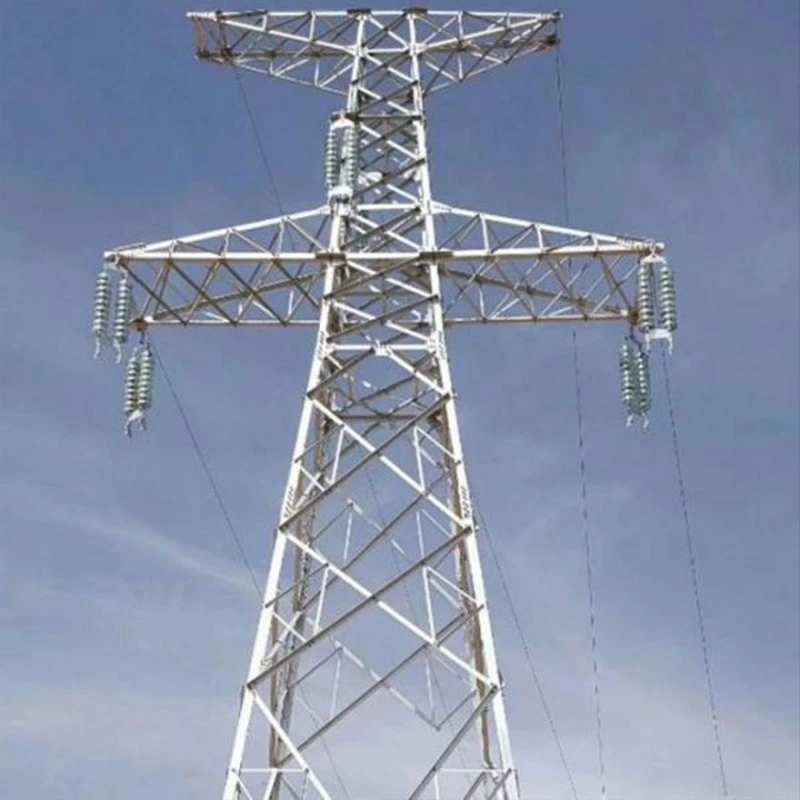

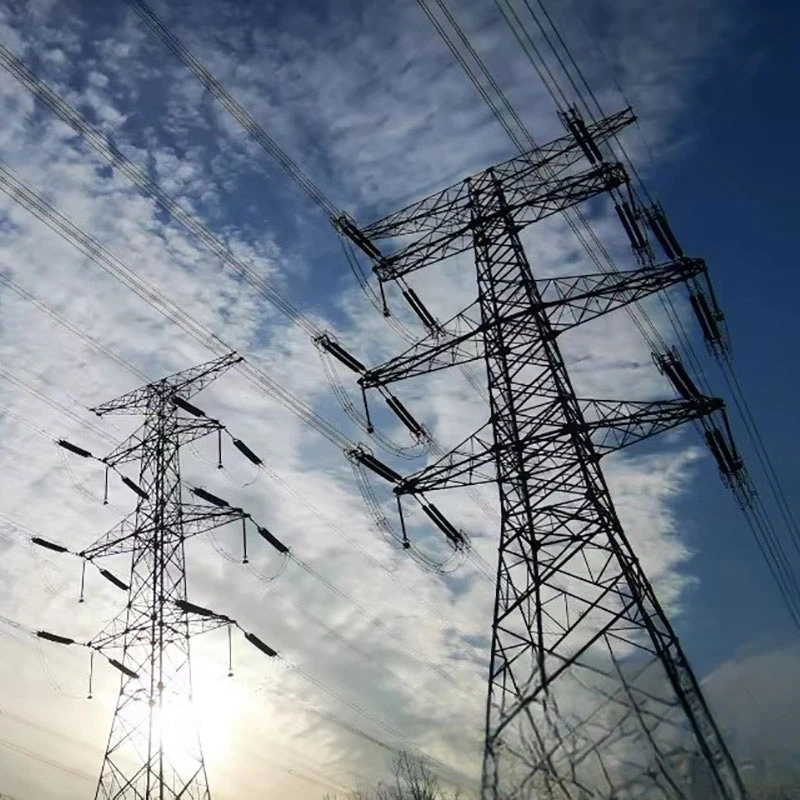

500 kV решеткасти челични кула за далновод

За производствен капацитет, нашата фабрика испорачува годишно производство до 50.000 тони, поддржувајќи големи нарачки и приспособен развој на цртежи за глобални проекти Целосниот процес на производство опфаќа инспекција на суровини, ЦПУ сечење, прецизно заварување, дупчење, претходно склопување, галванизација и повторна проверка на конечната димензија пред пратката.

Строго обезбедување на квалитет се одвива низ секоја постапка: земање примероци од дојдовен материјал, следење на средно процес и се спроведува проверка на целосниот производ на готовиот производ. Авторитативни податоци за тестирање, вклучително и механичко носење Достапни се извештаи и записи за дебелина на галванизирање, а на барање се доставуваат извештаи за тестови SGS и TÜV. Ние поседуваат ISO 9001, CE-EN 1090-1 и EN 10025 сертификати за да ги задоволат барањата на европскиот пазар.

Докажаните случаи на проекти покриваат повеќе проекти за пренос на EHV во странство. Нашите кули беа широко распоредени во прекугранично поврзување со мрежата и програми за пренос на енергија од обновливи извори на енергија, добивајќи позитивни повратни информации од оператори на електричната мрежа за стабилна долгорочна работа на терен.

Сценарија за примена на челична решеткаста кула од 500 kV за далновод

Решетката челична кула од 500 kV е клучна инфраструктура за пренос на екстра висок напон, широко применета на долги растојанија сценарија за испорака на масовно напојување.

Усвоен е за главните багажни водови за пренос на електрична енергија што поврзуваат големи обновливи термални, хидро и ветер-сончеви извори енергетските енергетски бази до регионалните централни електроенергетски мрежи, пренесувајќи масивна електрична енергија од зоните богати со енергија во урбани и индустриски области со оптоварување.

Тоа одговара на различни теренски услови, вклучувајќи рамни рамнини, планински ридски региони, пресеци на река и крајбрежни зони подложни на ветер. Повеќе типови кули покриваат тангента, затегнување, агол, терминален и прекуречен премин кули за различни линиски функции.

Тој опслужува национални меѓурегионални проекти за интерконекција на мрежата, програми за прекуграничен пренос на електрична енергија, како и како појдовни линии за поддршка на нова енергија за ветерни електрани и соларни електрани. Покрај 'рбетот над глава преносни кола, исто така важи и за излезни влезни-излезни сегменти на трафостаницата, приспособувајќи се на тешка работа услови како што се тешка ледена обвивка, силен ветер и висока влажност за сигурна работа на решетката во текот на целата година.

Стандардни упатства за рутинско одржување за челична решетка од 500 kV за далноводи

Редовното рутинско одржување е од клучно значење за да се гарантира долгорочно безбедно функционирање на челичната решетка од 500 kV и да се избегне структурен дефект предизвикан од корозија, лабави фитинзи или надворешно оштетување.

Визуелна и структурна инспекција

Вршете квартална визуелна патрола на земјата и инспекција на качување одблиску годишно. Проверете ги главните и помошните членови за деформација, виткање, пукнатина и завртки кои недостасуваат или олабавуваат. Потврдете дека сите завртки за поврзување достигнуваат одреден вртежен момент вредност; повторно затегнете ги лабавите прицврстувачи и веднаш заменете ги оштетените завртки и дихтунзи.

Антикорозивно одржување

Проверете ја топло поцинкуваната површина за лупење, дамки од 'рѓа и триење. Третирајте ја локалната корозија област со анти-рѓа облога; потребно е повторно галванизирање за тешко кородирани компоненти. Фокусирајте се на основата на кулата, спојните јазли и крајбрежните делови со висока влажност со поголем ризик од корозија.

Проверка на додатоци и основа

Проверете ги уредите за заземјување дали има кинење или лошо поврзување, редовно тестирајте ја отпорноста на заземјувањето. Испитајте ја кулата основа за населување, пукнатина, акумулација на вода и ерозија на околните почви; зајакнување на основата ако се јавува поместување. Проверете ги деловите за прицврстување, вклучувајќи ги предупредувачките табли, уредите против качување и знаците за означување комплетноста.

Пост-екстремна временска инспекција

Извршете посебно одржување по силен ветер, силен мраз, грмотевици или поплави. Дајте приоритет на проверка на структурните искривување, стабилност на основата и оштетување на поцинкуваниот слој. Водете целосна евиденција за одржување и доставувајте инспекциски извештаи за следливост.

Разлики и важност: 220 kV решеткасти кула со двојни кола наспроти челични решетки со 500 kV

Клучни разлики

Напон и преносен капацитет

Решетката со двојна кола од 220 kV носи две кола за напојување на една кула, главно за регионална секундарна моќност мрежен пренос со среден капацитет за пренос на моќност. Решетката челична кула од 500 kV припаѓа на екстра висок напон ниво за испорака на големи растојанија со голема енергија, со далеку поголем капацитет за пренос на енергија.

Структура и механички барања

Кулата со двојно коло од 220 kV има релативно компактна рамка, челични членови со помал пресек и умерена висина. Неговиот дизајн на оптоварување цели на средно оптоварување од ветер-лед. 500 kV кулата користи потешки челик од серијата Q355, поголем член пресеци, поголема висина на столбот и пошироко растојание на проводниците за да се задоволат високонапонскиот клиренс на изолацијата, отпорен на посилен ветер, мраз и сеизмички оптоварувања.

Материјал и основна линија за сертификација

И двете прифаќаат антикорозивен третман со топло поцинковане. Сепак, столбовите од 500 kV следат построги EN 1090-1, EN 10025 стандарди со построги барања за тест SGS/TÜV за механички перформанси и дебелина на галванизација.

Апликативни сценарија

Кулите со двојно коло од 220 kV опслужуваат урбано-приградско напојување, локални појдовни линии на ветерно-сончева централа и интра-провинциски мрежни врски. 500 kV столбови се применуваат за националните главни багажни мрежи, меѓурегионална енергија пренос и големи излезни канали со база на нова енергија.

Важност

Кулите со двојни кола од 220 kV ја подобруваат ефикасноста на користењето на земјиштето со сместување на две кола, олеснувајќи ја регионалната моќност дистрибутивен притисок. Решетките кули од 500 kV реализираат голем транспорт на електрична енергија на долги растојанија, урамнотежување на распределбата на енергетските ресурси. Соодветниот тип на кула го избегнува ризикот од изолација или структурното преоптоварување, обезбедување на целокупната стабилност на мрежата.

Најчесто поставувани прашања за челична решеткаста кула од 500 kV

П1: Кој главен челичен материјал го користите за челична челична решетка од 500 kV?

О: Усвојуваме структурен челик со висока јачина Q355B кој е во согласност со стандардот EN 10025. Сите компоненти минуваат низ топло натопи галванизирачки третман за антикорозија, погоден за крајбрежни, ледени и средини со силен ветер.

П2: Дали поддржувате сопствен дизајн според цртежите на клиентите?

О: Да. Нашиот технички тим може да ги прегледа и обработува техничките цртежи обезбедени од клиентите. Ние поддржуваме прилагодена висина, тип на кула (тангента, затегнување, агол, кула за вкрстување), параметри на оптоварување ветер-мраз за различни проектни барања. Целосното претходно склопување е достапно пред пратката.

П3: Кои сертификати и извештаи за тестирање можете да ги дадете?

О: Имаме сертификат за управување со квалитет ISO 9001 и EN 1090-1 CE сертификат. Извештаи за тестирање од трета страна на SGS / TÜV Тест за механичко оптоварување на покривање, дебелина на галванизација и хемиски состав на материјалот може да се набават на барање.

П4: Кој е вашиот производствен капацитет и типично време на водство?

О: Годишниот производствен капацитет достигнува над 50.000 тони за производи од челични кули. Вообичаено, времето на производство е 30-45 работни дена, предмет на количина на нарачка и потврда за цртање.

П5: Дали вашата 500 kV кула може да се прилагоди на различни терени и временски услови?

О: Да. Нашите кули се дизајнирани за рамнини, планини, речни премини и крајбрежни области. Ние го прилагодуваме дизајнот против силен мраз, силен ветер и сеизмички услови за да се задоволат локалните стандарди на мрежата.

П6: Што е со постпродажната и техничката поддршка?

О: Ние нудиме консултации за цртање, следење на напредокот на производството, насоки за вчитување и стандардно рутинско одржување насоки. Нашиот тим помага да се решат прашањата за инсталација на лице место.

П7: Кој е вашиот трговски термин? Можете ли да испорачате до европските пристаништа?

О: FOB, CIF и CFR се прифатливи. Имаме богато искуство со извоз во Хамбург и други европски пристаништа, одговорен за правилно пакување на контејнери и комплетни документи за испорака.

П8: Како го гарантирате квалитетот на производот за време на производството?

О: Строга повеќестепена инспекција: проверка на влезната суровина, димензија во процесот и следење на заварувањето, проверка на готовиот дел и проверка пред склопување. Неисправните делови ќе бидат заменети пред испорака.
