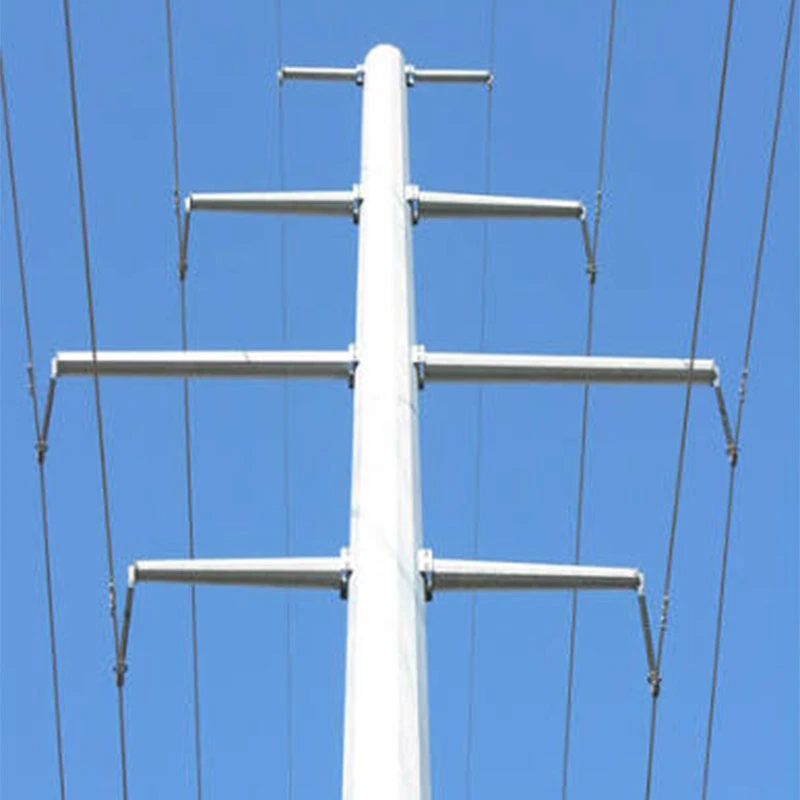

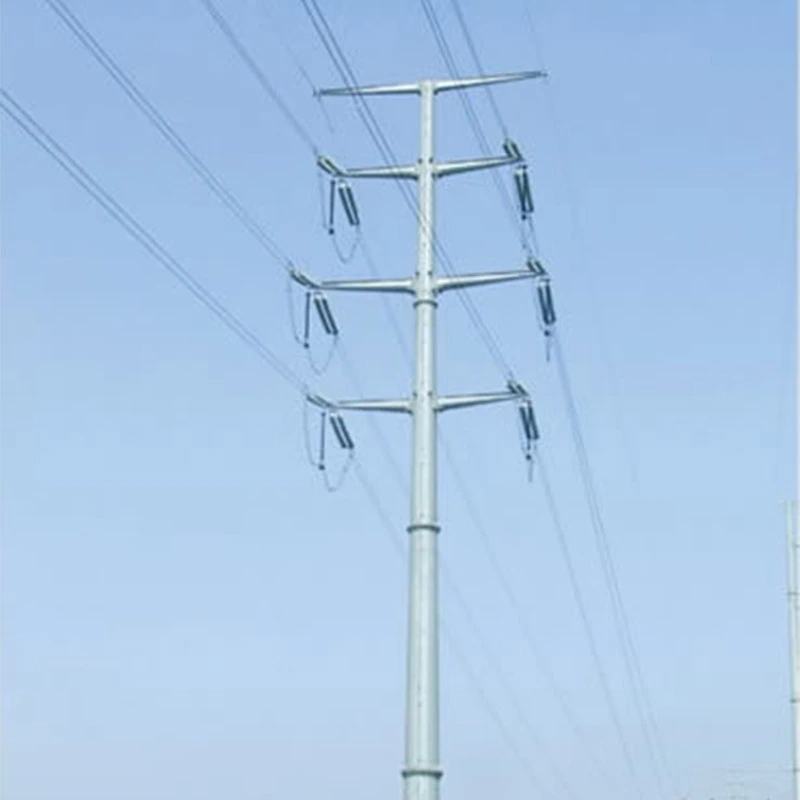

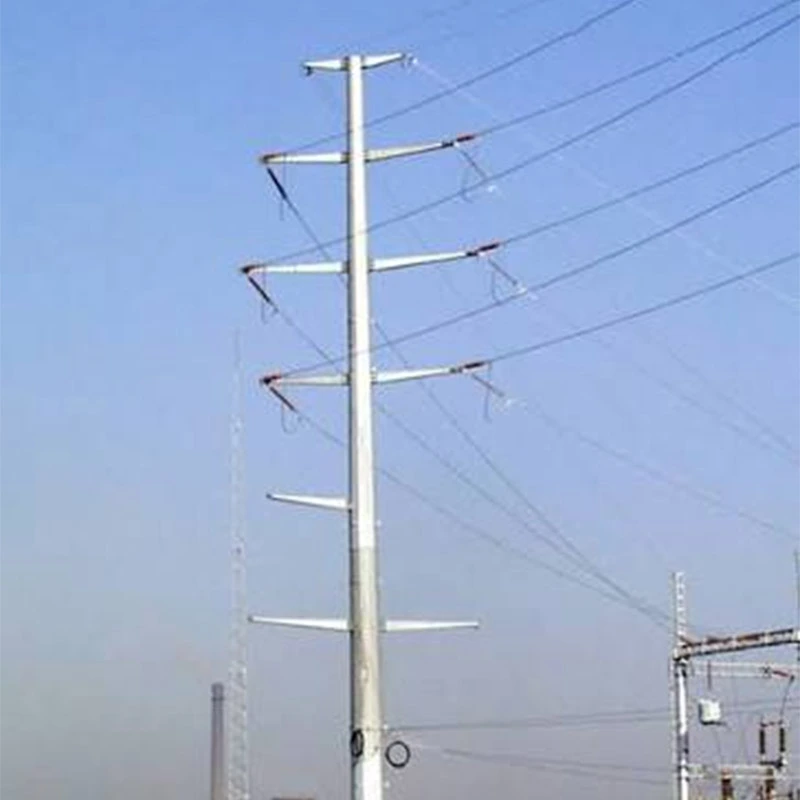

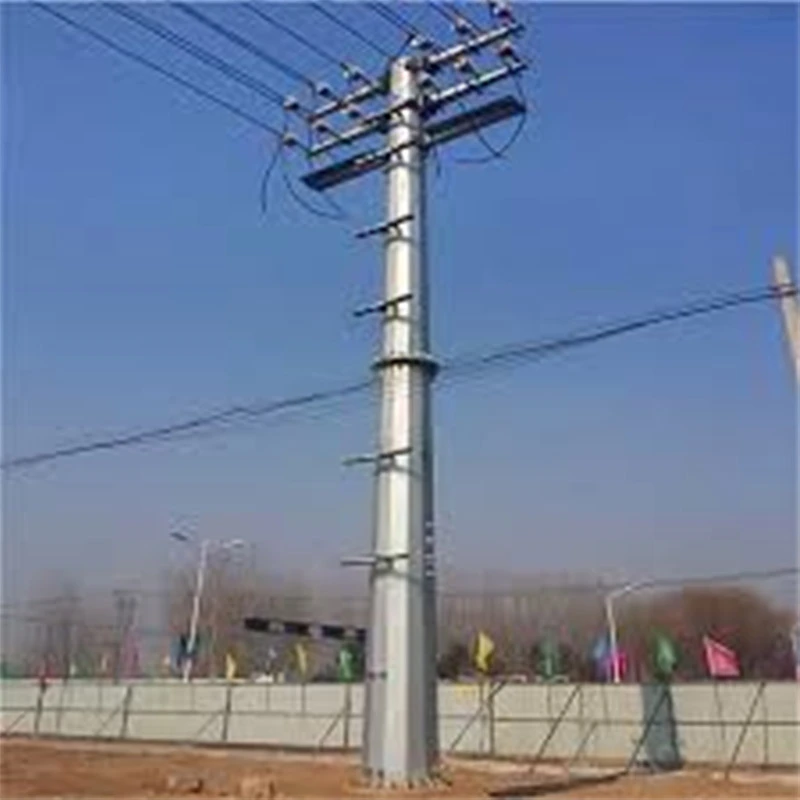

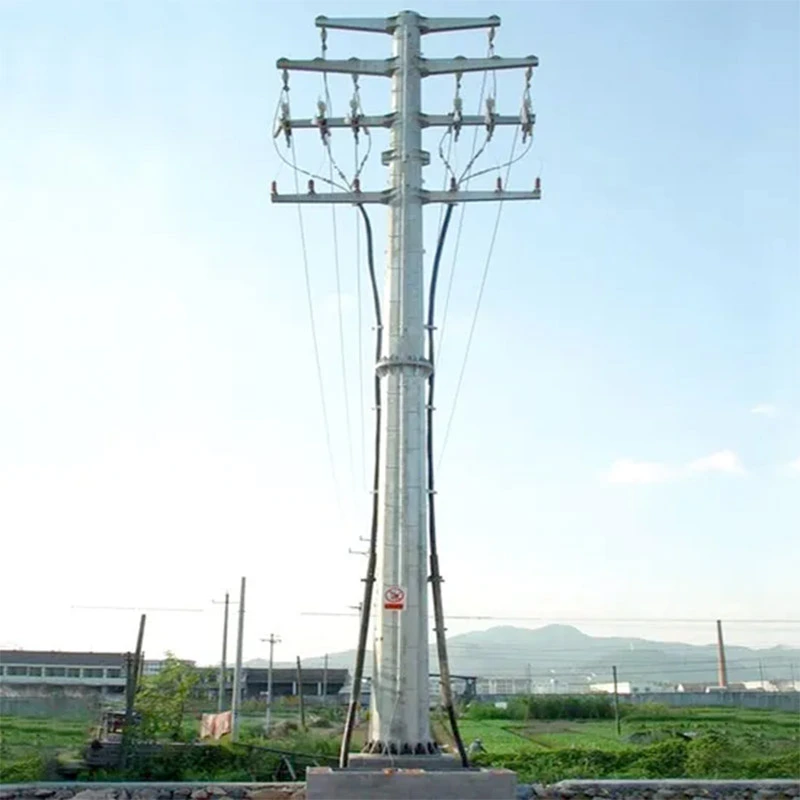

Тубуларна челична затегната кула

Сите производи се во согласност со европските стандарди EN 1090 и EN 10025, потврдени со авторитативни тест извештаи од трети страни од SGS и TÜV. Строга инспекција на суровини и проверки на квалитетот на готовиот производ се спроведуваат насекаде производство за да гарантира долгорочни антикорозивни перформанси и механичка сила. Имаме богат глобален проект искуство, имајќи доставени цевчести челични затегнувачки столбови за повеќе проекти за надземни пренос од 220 kV-500 kV низ Европа, Централна Азија и други региони. Оптимизиран за транзиција на линијата на аголен пресек, лежиште за затегнување на жица и инсталација на терен, оваа кула има практично склопување и ниски трошоци за одржување. Прилагодено базирано на цртање може да се обезбедат документи за обработка и комплетни документи за сертификација за да одговараат на тендерот на клиентите и изградбата на локацијата побарувачката.

Сценарија за примена на тубуларна челична затегната кула

Тубуларните челични затегнувачки столбови се широко распоредени за високонапонски надземни далноводи од 220 kV-500 kV, идеални за линиски аголни делови, терминални точки, премини речни долини, планински терен и крајбрежни зони за прскање сол, како како и проекти за евакуација на електрична енергија за бази на обновлива енергија од ветер и сончева енергија.

Поддржана од силен внатрешен производствен капацитет, нашата фабрика ги комплетира работните процеси со целосен опсег на производство: инспекција на суровини, CNC сечење, роботско заварување, претходно склопување, галванизирање на топло и готов производ тестирање, поддршка приспособена изработка на цртежи по клиент и параметри за оптоварување на локацијата.

Строгата гаранција за квалитет ја покрива секоја производна фаза. Критичните завари прифаќаат недеструктивно тестирање. Производите се во согласност со стандардите EN 1090, EN 10025, придружени со авторитативни тестови SGS и TÜV од трета страна кои покриваат механичка сила и антикорозивни перформанси.

Докажани во повеќе проекти за пренос во странство, овие префабрикувани кули овозможуваат брзо подигнување на теренот и ниски одржување, совршено усогласување на тендерот и барањата за изградба на EPC на комплексен терен

Авторитативни податоци и извештаи од тестот

Нашата тубуларна челична затегнувачка кула е подложена на сеопфатна верификација од трета страна од SGS и TÜV, со целосна Извештаите за физички тестови достапни за поднесување на тендер за проект. Ставките за тестирање опфаќаат механички перформанси на суровини, ултразвучна недеструктивна инспекција на заварување, галванизирање на топло антикорозивни перформанси, толеранција на димензии и симулиран тест за структурно оптоварување.

Клучни авторитативни податоци од тестот

1. Челична подлога:јачина на попуштање ≥355 MPa, цврстина на истегнување 470-630 MPa, удар при ниска температура енергија ≥34J на -20 ℃.

2. Поцинкување со топло поцинкување:просечна дебелина на облогата на цинк ≥86 μm; тестот со прскање со сол докажува нула црвена-рѓа формирање над 1000-часовен циклус, обезбедувајќи долгорочна антикорозивна способност на отворено.

3. Заварен спој:100% ултразвучна NDT инспекција, не е откриен пукнатина или дефект на нецелосно спојување.

4. Структурно оптоварување:Тестот за примерок во целосен размер потврдува стабилни перформанси според дизајнерското забрзување на ветерот до 45 m/s и големо оптоварување со ледена обвивка.

Стандардни упатства за рутинско одржување за затегната кула од тубуларен челик

Ова упатство опфаќа редовна инспекција и одржување за цевчести челични затегнувачки столбови што се користат на 220kV-500kV надземни далноводи, за да се обезбеди долгорочно безбедно работење.

Визуелна и структурна инспекција

Вршете целосна визуелна инспекција на секои 6-12 месеци. Проверете ја деформацијата на телото на кулата, олабавувањето или недостатокот на завртките делови, статус на поврзување со спојување на цевката и населба на темелите. Затегнете ги лабавите завртки до вредноста на вртежниот момент наведена во нашите фабрички тест документи. Заменете ги оштетените компоненти веднаш.

Проверка против корозија

Проверете ги топло поцинкуваните површини. Видете во SGS проверениот стандард за тестирање: квалификувана дебелина на облогата од цинк ≥86 μm. Внимавајте на излупениот цинк слој, дамки од 'рѓа особено на шевовите за заварување и крајбрежните зони со сол-прскање. Допир-ап антикорозивна боја се нанесува откако ќе се појави црвена 'рѓа.

Проверка на заварување и помошни делови

Испитајте ги клучните заварувачки споеви; референтни TÜV ултразвучни NDT стандарди за тестирање за да се забележат површински пукнатини. Проверете ги изолаторите, фитинзи и уреди за заземјување. Погрижете се отпорноста на заземјувањето да остане во рамките на проектираните барања.

Пост-екстремно временско одржување

По силен ветер, силен мраз или земјотрес, извршете посебен итен преглед. Проверете го отклонувањето и поврзувањето на кулата интегритет. Сите записи за одржување се поднесуваат заради следливост. Нашиот технички тим нуди поддршка по продажбата за проценка на комплексот на локацијата и замена на компоненти.

Сертификации на Анбанг тубуларна челична затегната кула

Цевчестата челична кула за затегнување на Qingdao Anbang New Energy поседува целосни сертификати на ниво на систем и на ниво на производ за поддршка на глобалните проекти за пренос на висок напон, особено тендерите за EPC од ЕУ и Централна Азија.

Нашата фабрика е сертифицирана со ISO 9001 систем за управување со квалитет, ISO 14001 систем за управување со животната средина и ISO 45001 Систем за здравје и безбедност при работа, кој гарантира стандардизирана контрола на производството во целосен циклус од суровина која доаѓа до испорака на готовиот производ.

За пристап до европскиот пазар, производите се во согласност со EN 1090-1 (EXC3) и EN 10025-2, со CE ознака издадена под EU CPR регулатива, заедно со потврдените документи за контрола на производството во фабриката (FPC) прегледани од нотифицираното тело на TÜVTÜV SÜD. Авторитетните извештаи за тестирање од трета страна се обезбедени од SGS и TÜV, покривајќи ги механичките својства на челик, ултразвукот NDT за заварување, дебелина на топло галванизирање и антикорозивни перформанси со прскање со сол.

Покрај меѓународните акредитиви, Анбанг поседува национална лиценца за производство за челик за пренос од 220 kV-500 kV кули и високо-технолошки претпријатија квалификација. Сите сертификати, извештаи од тестот на материјалот на MTR, записите од инспекцијата се може да се следи и достави заедно со стоки за преглед и прифаќање на проектот.

Предности на Анбанг тубуларна челична затегната кула

Цевчестата челична кула за затегнување на Анбанг дава сеопфатни сили во структурните перформанси, производството капацитет, контрола на квалитет, поддршка за сертификација и приспособливост на проектот за високонапонски пренос од 220 kV-500 kV проекти.

Во структурните перформанси, тркалезниот цевчест дизајн на челик носи поголем сооднос сила-тежина. Ефикасно се спротивставува силен ветер, ледена обвивка и сеизмичка сила, погодни за агли, терминални точки, речни премини и крајбрежни региони за прскање со сол. Третманот со галванизирање со топло натопување гарантира долгорочни антикорозивни перформанси со очекуваните работен век до 30-50 години. Поддржани од нашата целосна производствена линија, спроведуваме целосни процедури вклучувајќи инспекција на суровини, CNC сечење, роботско заварување и пред-монтажа на готовиот производ. Строг квалитет контролата се одвива низ секоја работна процедура. Производите се во согласност со стандардите EN 1090-1 EXC3 и EN 10025-2, поддржани со означување CE, заедно со тест извештаи од трета страна SGS и TÜV кои покриваат механички својства, ултразвучен NDT инспекција на заварување и антикорозивен тест со прскање со сол.

Ние поддржуваме сопствено изработка врз основа на цртежи на клиентите. Со богато искуство со EPC проекти во странство, ние го снабдуваме целосно документи за сертификација, извештаи за MTR и техничка поддршка по продажбата, поедноставување на подигањето и спуштањето на локацијата трошоци за одржување во подоцнежна фаза.
