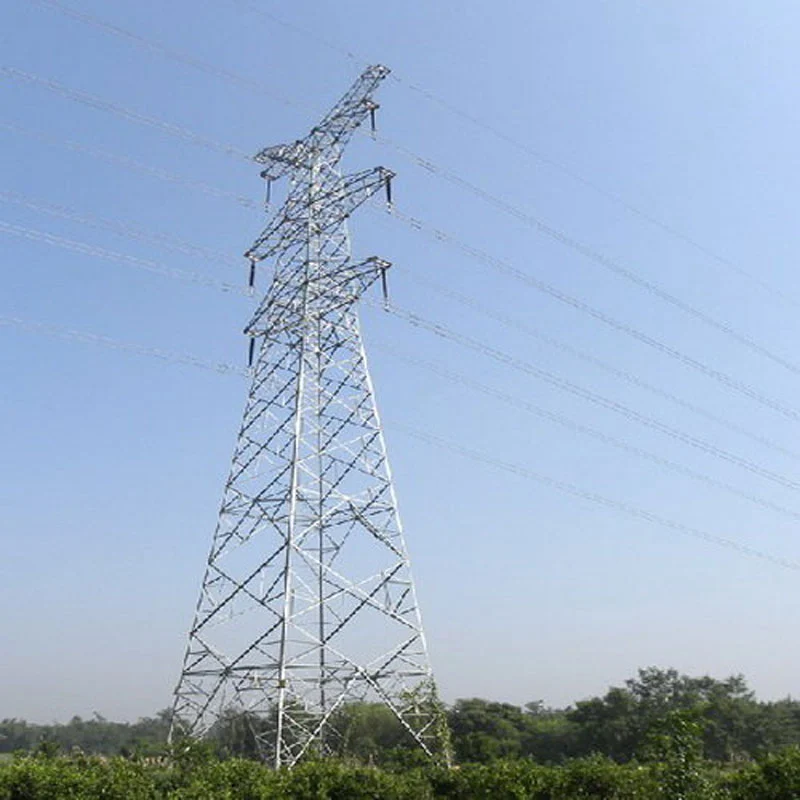

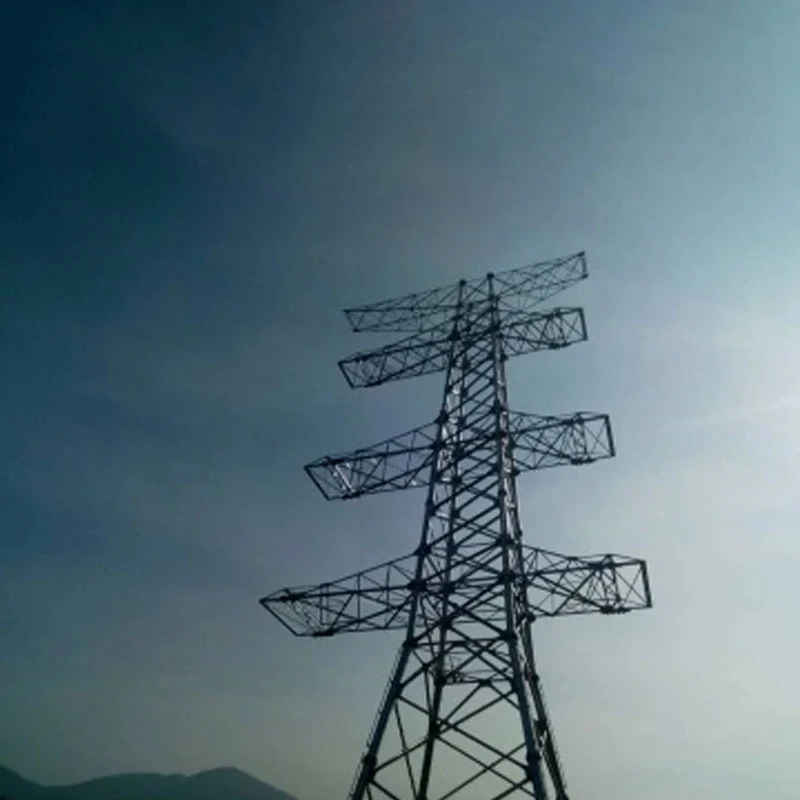

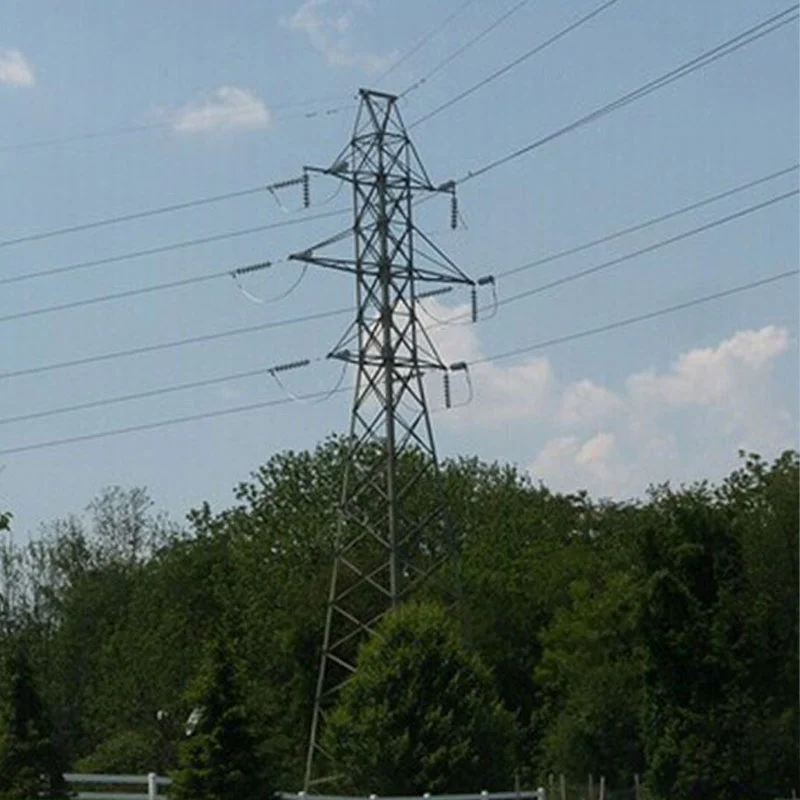

Челична кула со двојна решетка од 220 kV

Поддржани од зрели производствени системи, можеме да се пофалиме со годишен производствен капацитет од 50.000 тони, со стандардизирани процедури вклучувајќи прецизно сечење, роботско заварување, интегрално обликување и строг површински третман за да се обезбеди структурна униформност. За обезбедување квалитет, сите производи поминуваат со авторитативни механички перформанси и отпорност на ветер тестови, со проверени соодноси на напрегање и поместување на ветерот во согласност со ASCE и националните стандарди за моќност. Го држи ISO сертификати за системот за управување со квалитет и комплетен извештај за тестирање од трета страна

Оваа кула е широко применета во домашни и во странство клучни проекти за електрична мрежа, вклучувајќи ја и индонезиската Нусантара Проект за проширување на мрежата од 220 kV. Обезбедува стабилни структурни перформанси, практично склопување на лице место и доверливо оперативна безбедност, заработувајќи постојано признание за висока приспособливост и инженерска издржливост во различни комплекси средини.

Сценарија за примена на челична кула со двојна решетка од 220 kV

Челичната решетка со двојна кола од 220 kV поддржува две независни преносни кола од 220 kV на една кула рамка. Примарно усвоен во региони ограничени со земјиште, тој во голема мера ги стеснува коридорите за пренос и го намалува откупот на земјиште трошоците во споредба со две одделни линии со едно коло.

Широко се користи за урбани влезни и излезни канали за напојување, поврзувајќи густо приградски трафостаници од 220 kV населени зони каде тешко се добиваат нови коридори. Кулата одговара на планински и ридски терен со намалување темелни работи и еколошко уништување. Исто така се претпочита за премини преку реки, автопати и железници, поедноставување на аранжманите за преминување и минимизирање на пречки во транспортот и навигацијата.

Вообичаените апликации вклучуваат линии за напојување за индустриски центри за оптоварување и излезни преносни кола на ветер и бази за соларна енергија. Сепак, треба да се обрне внимание на неговите недостатоци: потешки оптоварувања на кулата, поголем ризик од истовремен дефект на двете кола при оштетување на кулата, како и построги барања за заштита од гром и дизајн на електромагнетен клиренс.

Стандардни упатства за рутинско одржување за челична решетка со двојна кола од 220 kV

Редовното одржување обезбедува структурна безбедност и стабилно напојување на челичните решетки со двојни кола од 220 kV. Рутинските визуелни инспекции ќе се вршат квартално, со сеопфатни детални инспекции кои се организираат годишно.

Проверете ги главните тела на кулата, аголните челични компоненти и завртките за поврзување за корозија, деформација, пукнатини и лабави сврзувачки елементи. Проверете ги антикорозивните премази и топло поцинкуваните површини; врши навремено допирно сликање каде галванизацијата се олупи. Проверете ги уредите за заземјување, обезбедувајќи непроменети заземјувачки проводници и квалификувано заземјување отпор.

Набљудувајте ги темелите на кулите за населби, пукнатини, ерозија на вода и нестабилност на падините. Проверете ги жиците на изолаторот, фитинзи и џемпери приклучоци за оштетување, загадување и ненормално загревање. Отстранете ги пловечките предмети, плевелите и градежен шут околу локациите на кулата.

Запишете ги сите дефекти и спроведете класифицирано исправување. Потребно е приоритетно ракување за сериозни ризици како што се структурно нарушување и скршени фитинзи. По екстремни временски услови, вклучувајќи силен ветер, грмотевици и голомразица, мора веднаш да се организираат специјални патролни инспекции.

Разлики и важност: 220 kV решеткасти кула со двојни кола наспроти челични решетки со 500 kV

Клучни разлики

1.Напон и клиренс: Кулата со двојни кола од 220 kV носи две кола од 220 kV на една структура со помали празнини од фаза до фаза и од земја. Кулата од 500 kV работи на екстра висок напон и бара далеку поголеми електрични празнини за да се избегне дефект на воздухот.
2.Структура и големина на кулата: Двокреветните столбови од 220 kV се релативно компактни. Повеќето кули од 500 kV се повисоки, потешки, со поголеми вкрстени краци и поцврсти темели за да издржат поголеми оптоварувања на ветерот и напнатост на проводникот.
3.Распоред на кола: Типот од 220 kV вообичаено организира две кола на една кула за да ги зачува коридорите. Стандардните решетки од 500 kV се главно едно коло поради строгите електромагнетни ограничувања; поретко се прифаќаат дво-коло 500 kV столбови.
4.Преносен капацитет: Линијата од 500 kV обезбедува многу поголем капацитет за пренос на енергија за транспорт на струја на големи растојанија. 220 kV водовите со двојно коло главно се задолжени за регионална дистрибуција на електрична енергија и локално снабдување со оптоварување.

Важност

Кулите со двојни кола од 220 kV ја оптимизираат употребата на земјиштето за приградски и урбани енергетски мрежи, подобрувајќи ја доверливоста на напојувањето во рамките на регионалните мрежи. Решетките кули од 500 kV го формираат столбот на главната мрежа, овозможувајќи енергија на долги растојанија пренос помеѓу базите за напојување и оптоварувачките центри. Правилниот избор на кула ги балансира трошоците за изградба, земјишните ресурси, скала за пренос и безбедност на мрежата.

Anbang Предности на челичната кула со двојна решетка од 220 kV

(околу 200 зборови, формална извозна техничка верзија) Челичната кула со двојна решетка од 220 kV Anbang испорачува сигурни, рентабилни решенија за надземни пренос за глобалните електроенергетски мрежи. Усвојување на аголен челик со висока цврстина Q355/Q420 и строга галванизација со топло натопување во согласност со ISO 1461, кулата постигнува супериорни антикорозивни перформанси и 50-годишен работен век на дизајнот, погоден за крајбрежни, планински и внатрешни комплексни терени.

Поддржан од независни инженерски тимови, Anbang обезбедува прилагоден структурен дизајн според стандардите IEC и GB за да се исполнат различните барања за брзина на ветерот, премачкување со мраз и премин. Оптимизираниот распоред на решетки гарантира стабилна механичка работа дистрибуција на оптоварување при контролирање на вкупната потрошувачка на челик, намалување на инвестициите во проектот.

Сите компоненти се обработени со CNC со прецизно усогласување на дупките за лесно склопување на лице место. Целосна инспекција пред испорака обезбедува прецизност на димензиите и квалитет на прицврстување на завртките. Anbang нуди целосни едношалтерски услуги, вклучително и цртање оптимизација, изработка, пакување и технички насоки. Нашите кули ефикасно заштедуваат ширина на коридорот за пренос проекти за урбани и обновливи извори на енергија, освојувајќи постојано признание од изведувачите на EPC и операторите за електрична енергија ширум светот.

Најчесто поставувани прашања — челична кула со двојна решетка од 220 kV

Погоден за каталог, документ за цитати и комуникација со клиентите

П1: Што е челична кула со двојна решетка од 220 kV?

О: Тоа е надземна преносна кула која носи две независни кола за напојување од 220 kV на еден решеткаст челик структура. Тоа помага да се спаси копнениот коридор во споредба со две одделни кули со едно коло.

П2: Кои стандарди ги исполнуваат вашите кули?

О: Ги следиме националните стандарди на МК, спецификациите на IEC. Можеме да го прилагодиме дизајнот според барањата на клиентот оптоварување на ветерот, дебелина на мраз и регионална средина.

П3: Каков челичен материјал и антикорозивен третман го прифаќате?

О: Главен материјал Q355B / Q420B аголен челик. Сите компоненти имаат галванизација на топло (ISO 1461) за да се обезбеди долго антикорозивен животен век.

П4: Кој е работниот век на дизајнот?

О: Стандардниот работен век на дизајнот достигнува 50 години во нормални услови за одржување.

П5: За какви сценарија на теренот се погодни овие кули?

О: Погоден за приградски населби, планински области, премини на реки, премини на автопат/железница, фарма на ветер и соларна енергија појдовни линии со ограничена ширина на коридорот.

П6: Можете ли да обезбедите прилагоден дизајн на кулата?

О: Да. Нашиот инженерски тим може да го оптимизира моделот на кулата, висината, распоредот со вкрстени краци врз основа на податоците од истражувањето на маршрутата, ветерот брзина, состојба на мраз и барања за вкрстување.

П7: Кој е вашиот процес на инспекција на производството?

О: ЦПУ сечење, дупчење, монтажа на пробно монтирање пред галванизација. Инспекција на димензија, дебелина на галванизација тест и инспекција на вчитување ќе се изврши пред пратката.

П8: Кои се главните ризици на кои им треба внимание за работа на кулата со двојни кола?

О: Штом кулата е оштетена, двете кола може да бидат прекинати. Редовно одржување на затегнатоста на завртките, Потребна е антикорозивна обвивка, порамнување на темелите и отпорност на заземјување.
